PARTIE II – Pour tout savoir sur les accus !
Le Lithium composant majoritaire des accus, et autres batteries pour l’électronique est reconnu aujourd’hui pour son » non effet mémoire « .
QU’EST CE QUE L’EFFET MEMOIRE ?
« L’effet mémoire entraîne une diminution de la quantité d’énergie que l’accumulateur peut restituer, avec pour conséquence une diminution de la capacité nominale de l’accumulateur.
L’accumulateur ne peut plus se décharger comme à l’origine. Il donne l’impression de pouvoir stocker moins d’énergie, mais en réalité, c’est davantage la restitution qui pose problème : l’énergie n’est simplement plus accessible de la même façon en raison de l’effet mémoire.
On peut faire l’analogie avec le réservoir d’un véhicule dont on ne pourrait plus pomper le carburant jusqu’au fond. Avec un tel réservoir et la même quantité de carburant, on ne pourra plus parcourir la même distance qu’avec un système de pompage en bon état. » Source Wikipédia
Pour connaitre la capacité d’un accu on lira souvent des chiffres inscrits sur celui-ci, du genre 800 MaH(Milliampère par heure), donc par exemple si notre circuit demande une consommation de 1600 MaH alors l’accu de 800 MaH sera épuisé au bout de 30 minutes.
QU’EST CE QUE LE CDM ?
Le CDM(Courant de Décharge Maximum), langage souvent utilisé lors de conversations entre ceux qui font de gros nuages. C’est tout simplement le courant de décharge maximum pouvant être utilisé à un instant T sur la batterie. Le CDM s’exprime sous cette forme : 1C, 2C, 3C, 4C…
Si nous revenons à notre accu de 800 Mah, en sachant qu’elle a un CDM de 2C, alors elle pourra fournir 2 fois sa capacité.
800 mah x 2C = 1600mah (Comme vu plus haut, la batterie se déchargera 2 fois plus vite)
Il est donc très important de prendre des accus avec un CDM élevé si le montage de la résistance est bas pour avoir le moins de risque possible.
LES DIFFERENTES CHIMIES UTILISEES :
Les accus au Lithium-Ion ou IC/ICR ont souvent un CDM de 2C, ces batteries sont souvent les plus utilisées, elles ont une tension moyenne de 3,7V mais disposent d’une chimie « instable » elles sont donc conseillées d’être utilisées dans les mods éléctroniques ou avec un PCB intégré dans l’accu afin que le « chipset, circuit imprimé ou PCB » gère la tension de sortie, et réduise le risque que la batterie ne surchauffe lors de l’utilisation.
Les accus au Lithium-Manganèse ou IMR, ont un CDM variant entre 5C et 15C, ils disposent donc d’un courant de décharge maximum plus
important, aussi la chimie utilisée est plus stable que les IC/ICR et sont donc utilisables pour les mods mécaniques, on pourra ainsi leur demander plus de puissance sans que celui-ci ne surchauffe rapidement, mais en contre-partie, le nombre de cycle de recharge sera inférieur à celles vu précédemment. Elle aura une tension moyenne de 3,7V et 4,2V en sortie de charge.
Les batteries au Lithium-Fer ou LifePoe4 sont quant à elles beaucoup plus stables que les IMR ou les ICR et auront une durée de vie beaucoup plus importantes que les deux premières, mais auront le défaut d’avoir une tension moyenne que de 3,2V et 3,6V en sortie de charge. Elles sont rarement utilisées pour la cigarette électronique.
Vous l’aurez donc compris pour les mods électroniques, il sera conseillé d’utiliser des accus IC/ICR ou des IMR, par contre pour les mods mécaniques il faudra favoriser les accus avec une chimie stable et un CDM élevé comme les IMR.
Pour résumer, ce qu’il faut vérifier lors de l’achat de votre accu est….. sa chimie, sa capacité, son CDM souvent exprimé en Ampères.
UN PEU DE MATHEMATIQUE.
On retourne à l’école le temps d’un instant puisque toutes ces notions sont lointaines pour la plupart d’entre nous, et oui, la physique au collège c’est de l’histoire ancienne pour beaucoup d’entre nous et pourtant…
Comment calculer la puissance en watts, en fonction de votre accu et de votre résistance ?
P : Puissance (Watt)
U: Tension de la batterie (Volts)
R: Résistance de votre montage (Ohms)
P = U*U/R (Lire puissance est égale à la tension multipliée à la tension divisée par la résistance)
Donc imaginons un instant que nous avons une résistance d’une valeur de 1,5 Ohms et que notre tension de batterie est de 3,7 Volts alors :
P = 3,7*3,7/1,5
P = 9,13 watts
Maintenant reparlons du CDM, imaginons que votre accu vous permet de supporter un courant de décharge maximum de 10Amps (Ampères), il vous suffira tout simplement de diviser votre tension par la valeur de votre résistance.
CDM = U/R (Lire courant de décharge maximum est égal à la tension divisée par la résistance)
Si nous reprenons les valeurs ci-dessus on pose :
CDM = 3,7/1,5
CDM = 2,45Amps
Sachant que notre accu à un CDM supérieur, alors nous sommes en sécurité lors de son utilisation, par contre si le résultat était de 15Amps, alors il y aurait danger possible à l’utilisation de ce genre de circuit.
LES DANGERS ET MAUVAISES UTILISATIONS.
Nous avons de temps en temps des photos montrant des jambes arrachées ou même des mains trouées par l’explosion d’accus, même si sur mod
mécanique le danger est présent, il est assez rare que ce genre d’accidents ne se produisent, en effet, si cela venait à arriver il va de soi, qu’une mauvaise utilisation du matériel en est la cause. Prenons le cas d’une batterie en Lithium-Ion avec un CDM faible utilisée avec une résistance très basse, et que par erreur le switch de verrouillage a été mal utilisé ou bien inexistant, l’accu risque de s’emballer surchauffer, fondre, et exploser dans le pire des cas.
Comme expliquer le comportement d’un accu n’arrivant pas immédiatement à sa fonction? ce qu’il faut savoir, c’est que lorsque votre batterie surchauffe, comme son état l’indique elle chauffe, vous avez donc le temps de vous apercevoir du problème et vite réagir en conséquences, bien sûr, un mod mal verrouillé dans un sac, aura du mal à vous avertir que vous avez fait une grosse erreur de le jeter dedans sans faire attention !
Un autre risque survient aussi lors d’un court-circuit, celui-ci va surchauffer votre accu rapidement tout en faisant monter la température de votre mod. Généralement on peut s’apercevoir d’un court-circuit lors du montage de votre résistance. Le serrage des plots est bien entendu très important dans le fait qu’il se doit d’être stable et bien fait pour éviter ce type de désagréments.
Il est également vivement conseillé de ne pas mettre vos accus avec la présence d’un trousseau de clefs par exemple ou toute autre partie métallique pouvant faire contact et le solliciter à votre insu.

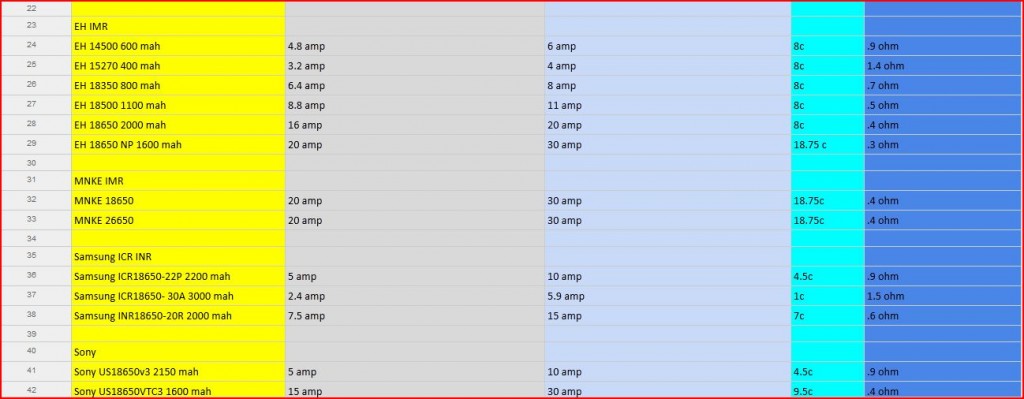

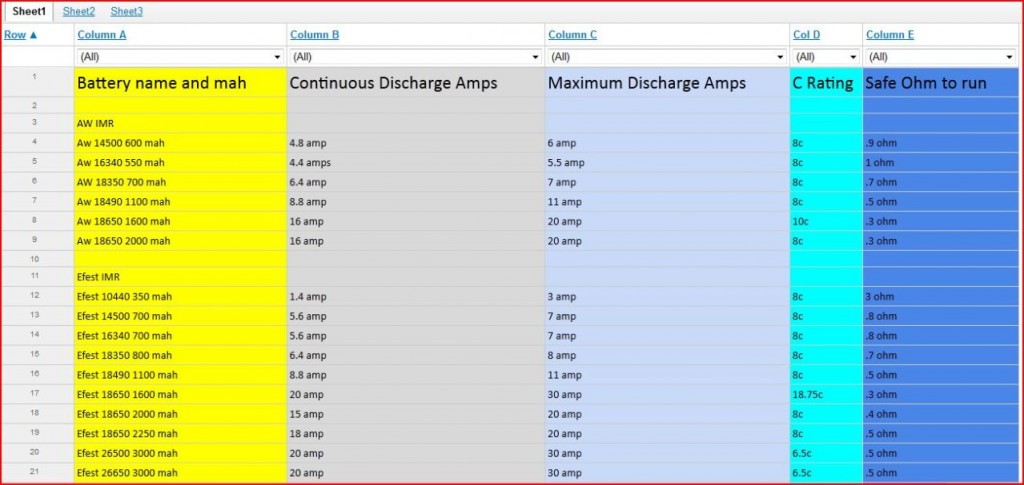

Vous trouverez plus bas un tableau avec une grande liste des batteries utilisées aujourd’hui, certaines ont été effacées puisqu’elles ne correspondaient pas à la sécurité exigée pour un vapotage « safe« .
Voici également quelques liens assez utiles :
Application ANDROID pour calculer vos résistances, watts et CDM : ICI
Application APPLE pour calculer vos résistances, watts et CDM : ICI
Calculateur Web de montage de Micro Coil : ICI
La rédaction ne se porte en aucun cas responsable ,en cas d’accident, ou lors d’une mauvaise utilisation des accus. Cet article est à but essentiellement informatif.
